伸縮器前景與意義：
使用伸縮器有哪些好處？
伸縮器的發展前景：
一定要向國際先進水平看齊，開發自主創新產品，向高質量，高水平，全自動化方向發展，這樣管道行業才會發展壯大。 伸縮器主要為保障管道運行，具有以下作用：
補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；
吸收、地陷對管道的變形量。
因而它所用于的輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
伸縮器的簡介：

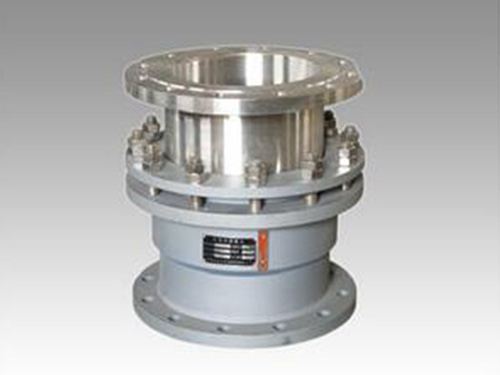

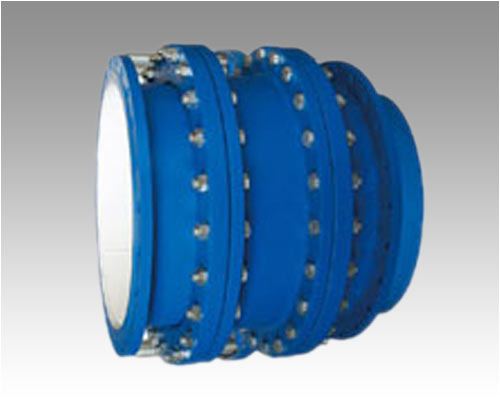

伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位,確保管道的運行。主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形量。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
5. 如選用其它規格可另行定做生產。
伸縮器的適用范圍與用途：
適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
|
公稱通徑
DN(mm) |
長度
L |
安裝長度
L1 |
最小長度
L2 |
伸縮量
|
|
40
|
130
|
150
|
170
|
40
|
|
50
|
135
|
155
|
175
|
40
|
|
65
|
150
|
175
|
200
|
50
|
|
80
|
170
|
200
|
230
|
60
|
|
100
|
170
|
205
|
240
|
70
|
|
125
|
190
|
225
|
260
|
70
|
|
150
|
210
|
250
|
290
|
80
|
|
200
|
220
|
260
|
300
|
80
|
|
250
|
235
|
275
|
315
|
90
|
|
300
|
235
|
280
|
325
|
90
|
|
350
|
250
|
295
|
340
|
90
|
|
400
|
260
|
305
|
350
|
90
|
|
450
|
260
|
305
|
350
|
90
|
|
500
|
270
|
315
|
380
|
100
|
|
600
|
280
|
330
|
380
|
100
|
|
700
|
300
|
350
|
400
|
100
|
|
800
|
330
|
380
|
430
|
100
|
|
900
|
330
|
380
|
430
|
100
|
|
1000
|
350
|
400
|
450
|
100
|
|
1200
|
350
|
400
|
450
|
110
|
|
1400
|
390
|
445
|
500
|
110
|
|
1600
|
410
|
465
|
520
|
110
|
|
1800
|
430
|
485
|
540
|
110
|
|
2000
|
450
|
510
|
570
|
120
|
|
2200
|
480
|
545
|
610
|
130
|
|
2400
|
500
|
570
|
640
|
140
|
|
2600
|
540
|
615
|
690
|
150
|
|
2800
|
580
|
660
|
740
|
160
|
|
3000
|
650
|
750
|
850
|
200
|
伸縮器安裝使用時的注意事項：
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、伸縮器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
